高性能计算和高速数据采集处理

TW-PCI系列加速卡


点击放大

公司名称:无锡市同威科技有限公司

产品型号:

产品简介:

TW-PCI系列加速卡是一款基于FPGA的高速卡,是针对目前主流PC运算能力薄弱,实施性差等因素而设计的一款运算能力强,使用范围广,可编程的专用加速卡。可以将PC机中的数据下载到板卡中。主要应用于高性能数据处理,PCI数据采集及处理等。

详细说明

一、产品概述

TW-PCI系列加速卡是一款基于FPGA的高速卡,是针对目前主流PC运算能力薄弱,实施性差等因素而设计的一款运算能力强,使用范围广,可编程的专用加速卡。可以将PC机中的数据下载到板卡中,进行保密性运算后在返回运算结果。主要应用于高性能数据处理,PCI数据采集及处理等。



二、产品性能介绍

1、硬件特性

加速卡采用2片或者4片FPGA,作为数字信号处理算法的载体,提供强大的处理能力;1片CPLD作为加载程序、并行总线裁决和中断判决等仲裁逻辑的载体;1片PLX公司的桥芯片作为加速卡与PC机的连接通道,保证加速卡的高速度,强稳定性等特点。其主要功能特性如下:

  • 采用PCI、PCI Express或是PCI-X总线接口,即插即用
  • 支持动态下载
  • 支持JTAG在线调试
  • 支持IO传输、DMA传输
  • 支持应用程序直接配置FPGA的方式
  • 支持FPGA之间的高速串行以及并行通信
  • 支持任务即数据在多个FPGA之间的动态调度
  • 支持Windows 2000/XP, Linux系统





2、软件特性

提供专用控制管理软件以及API函数库。

专用控制管理软件为绿色软件,无需安装,直接点击“同威加速卡控制管理软件”图标便可打开软件,弹出初始界面。在此控制界面上可对加速卡进行FPGA配置,FLASH烧写,数据传输等操作。而且界面简洁,检测便利,可随时检测板卡的当前运行状态

API函数库则大大简化了用户的设计,客户可根据应用需求,灵活的调用API函数库建立上层VC控制管理台,实现自定义功能。



3、其他参数

  工作温度:0℃~55℃

存储温度:-10℃~85℃

总功耗:≤25W

开发环境:Microsoft Visual Studio 2005 或 Microsoft Visual C++ 6.0

开发语言:VC++ ,Verilog

开发工具:quartusII(altera),ISE(xilinx)等



三、产品应用实例及效果

1、高分辨率、高精度、高速数字信息处理

2、教学实验

3、各种高速ASIC计算(可达到目前PC处理能力的10~200倍)

4、同时使用2~4块板卡,可满足A51算法实时的要求





四、运行环境

● PC 512M以上内存

● 奔腾4  2.0GHZ以上处理器

● 10GB以上可用硬盘

● 10/100MB网卡

● Gforce2 MX等级以上显卡

● 1024*758 以上分辨率

● 带有可用PCI、PCIe等接口插槽



五、技术支持(提供开发环境以及测试环境)

    1、提供板卡的驱动。

    2、提供用于配置PLX接口芯片的.eep文件。

    3、提供实现板卡控制的上层接口函数库,以及库函数调用实例。

    4、提供实现PCIE总线设备与本地总线设备间数据交互的控制逻辑.pof文件。

    5、提供对应于库函数调用实例的FPGA实例。

    6、协助客户解决和数据传输相关的其他一些问题。



   六、加速卡分类介绍

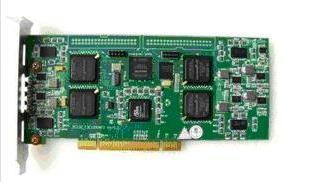

    1、型号:PCI32_C3C120D4F1

    参数:

    接口:PCI接口,33MHz或66MHz主频

    传输带宽:132MB/S(33MHz * 32bit/s)或264MB/S(66MHz * 32bit/s)

    内存: 512MB (可选)

    主芯片:4颗Altera的cycloneIII系列FPGA

    尺寸:190mm * 89mm

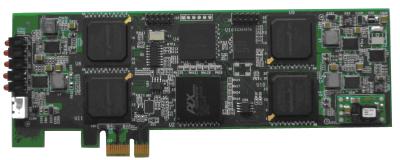

    2、型号:PCIE1_EP3C120X4V1

   参数:

    接口:PCI-E x1接口,2.5GHz主频

    传输带宽:250MB/S

    主芯片:4颗Altera的cycloneIII系列FPGA

    尺寸:180mm * 69mm

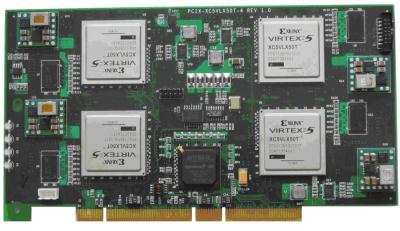

    3、型号:PCI64_XC5VLXD4V1

    参数:

    接口:PCI-X接口,33MHz或66MHz或133MHz主频

    传输带宽:132MB/S或264MB/S或1GB/S

    内存: 512MB (可选)

    主芯片:4颗Xilinx的Virtex5系列FPGA

    尺寸:215mm * 118mm

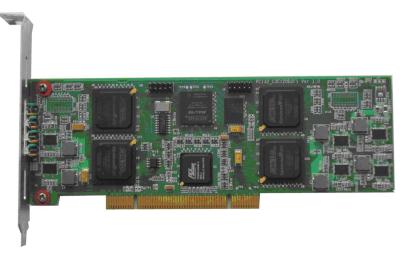

4、型号:PCI32_C3C120D2F1

参数:

接口:PCI接口,33MHz或66MHz

传输带宽:132MB/S或264MB/S

内存: 256MB DDR2 (可选)

主芯片:4颗Altera的cycloneII系列FPGA

尺寸:190mm * 69mm



        5、型号:PCI32_EP2S180D16F1

参数:

接口:PCI接口,33MHz或66MHz

传输带宽:132MB/S或264MB/S

内存: 2GB DDR2、18KB SSRAM、

主芯片:4颗Altera的StratixII系列FPGA

尺寸:220mm * 100mm
